益盛以多年的实践经验，广泛的专业知识和先进的技术为基础，自主研发编制了一套适用于冰蓄冷空调系统及常规空调系统的PLC控制系统。以下是这套控制系统的详细介绍。
1.简介
PLC系统一般配置下位机（现场控制工作站）与上位机控制系统（中央管理工作站），下位机选用工业级的可编程序控制器（PLC）与触摸屏，上位机采用PC计算机与打印机，系统配置必要的附件如通信设备接口（网卡），共同组成集散型控制系统.实现系统的参数化与全自动智能化运行。控制系统还可与商场BAS系统无障碍通信。
组成：传感检测元件、执行器、变频器、PLC系统控制柜、计算机等。
下位机和触摸屏在现场可以进行系统控制、参数设置和数据显示。
上位机进行远程管理和打印，它包含现场触摸屏的所有功能，并具有参数输出、大容量存储等功能。
整个系统以下位机的工业级可编程序控制器为核心，实现自动化控制。
2.上位机系统（中央管理工作站）
2.1上位机
上位机即图文控制中心，主要由计算机和打印机组成，采用SIMATIC WINCC软件平台，采用全中文操作界面，人机对话友好。
管理人员和操作者，可以通过观察PC机所显示的各种信息来了解当前和以往整个冰蓄冷自控系统的运行情况和所有参数，并且进行设备管理和执行打印任务。
2.2 WINCC软件平台
WINCC软件在自动化领域中可用于所有的操作员控制和监控任务；WINCC可以将过程控制中发生的事件清楚地显示出来；它显示当前状态及故障信息，记录数据；所记录的数据可以以曲线、图表等不同形式显现出来并可输出打印。
| |
| ·简单的用户界面 | |
| ·集成对象和图库 | |
| ·开放的图形接口 | |
| ·可配置动态行为 | |
| ·连接附加函数 | |
| ·创建图形对象连接 | |
| 报警记录：接收、准备、显示、确认和归档过程消息 | |
3. 下位机系统（现场工作站）
下位机采用工业级西门子可编程序控制器。该产品以极强的抗干扰性能在严酷的工作环境中得到广泛的应用。独立的网络系统免遭计算机病毒的侵犯，确保自控系统的可靠安全运行。
采用彩色触摸屏作为操作面板，可完全取代常规的开关按钮、指示灯等器件，使控制柜面变得更整洁。更进一步，触摸屏在现场进行状态显示、系统设置、模式选择、参数设置、故障记录、负荷记录、时间日期、实时数据显示、负荷曲线、故障报警查阅等功能，中文操作界面直观友好。
当上位机脱机时，在下位机控制下，整个系统正常运行。
4.系统的监控功能
1).控制系统按编排的时间顺序，结合优化，控制制冷主机、及外围设备的启停的数量及监视各设备之工作状况与运行参数，如：
制冷主机启停、状态、故障报警 | 水泵启停、状态、故障报警 |
水泵频率控制、显示、工频与变频切换 | 冷却塔风机启停、状态、故障报警 |
冷却回水温度、显示 | 三个水系统（乙二醇溶液、冷冻水、冷却水）供/回水温度、压差检测、显示、流量显示 |
板式换热器侧进出口温度、显示 | 蓄冰装置进、出口温度检测、显示、控制 |
电动阀开关、调节与阀位控制与显示 | 室外温湿度遥测、显示 |
| 蓄冰量测量与显示 | 末端负荷计算以及日、月累计 |
2).控制系统对一些需要的监测点进行整年趋势记录
3).控制系统配置灵活的手动/自动转换功能
4)全自动运行
5)节假日设定
6)下位机操作功能
▲人机对话
操作人员可通过触摸面板进行人机对话，操作界面完全中文化，具有提示、帮助、参数设置、密匙设置、故障查询等功能。
▲控制策略
根据室外温度、系统运行记录选择运行策略
手动人为设置系统运行策略
时间表设置运行策略

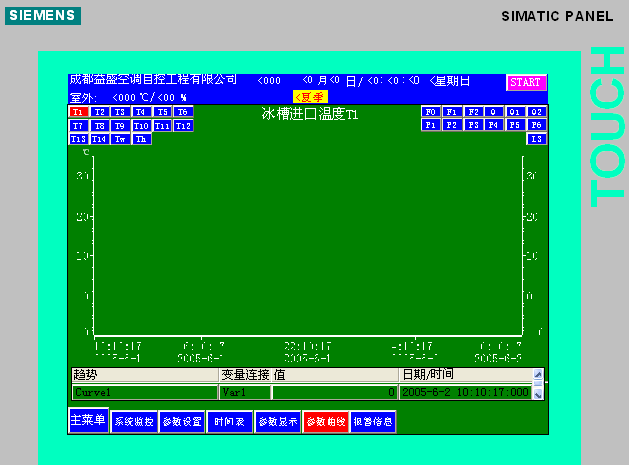

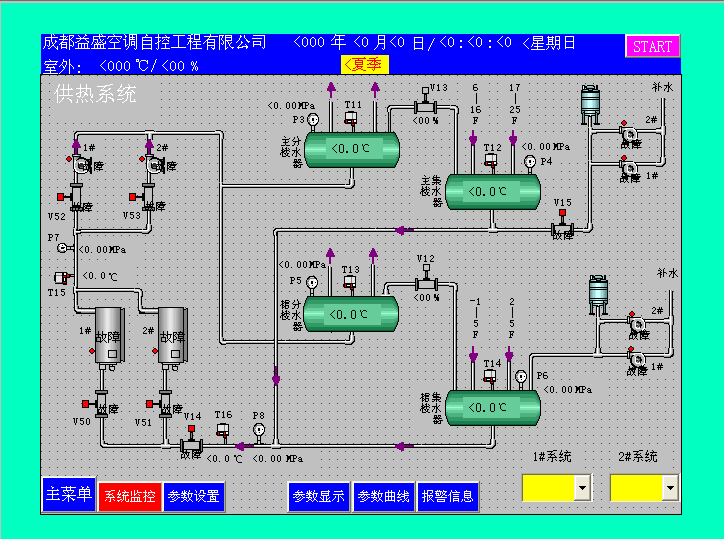

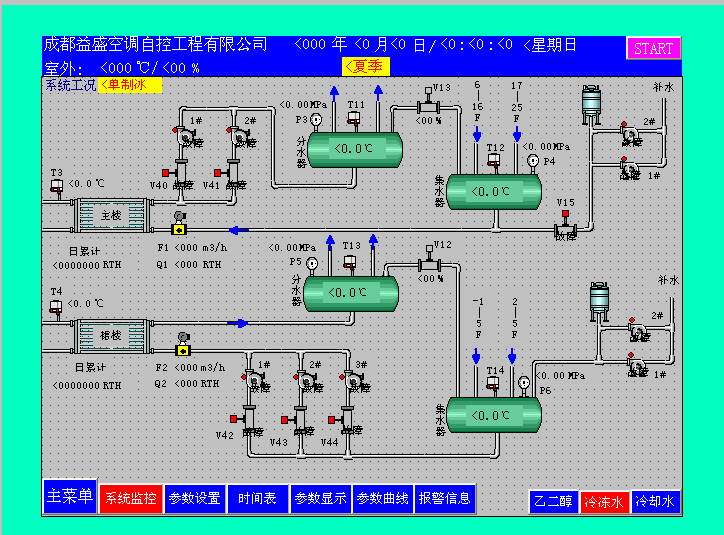

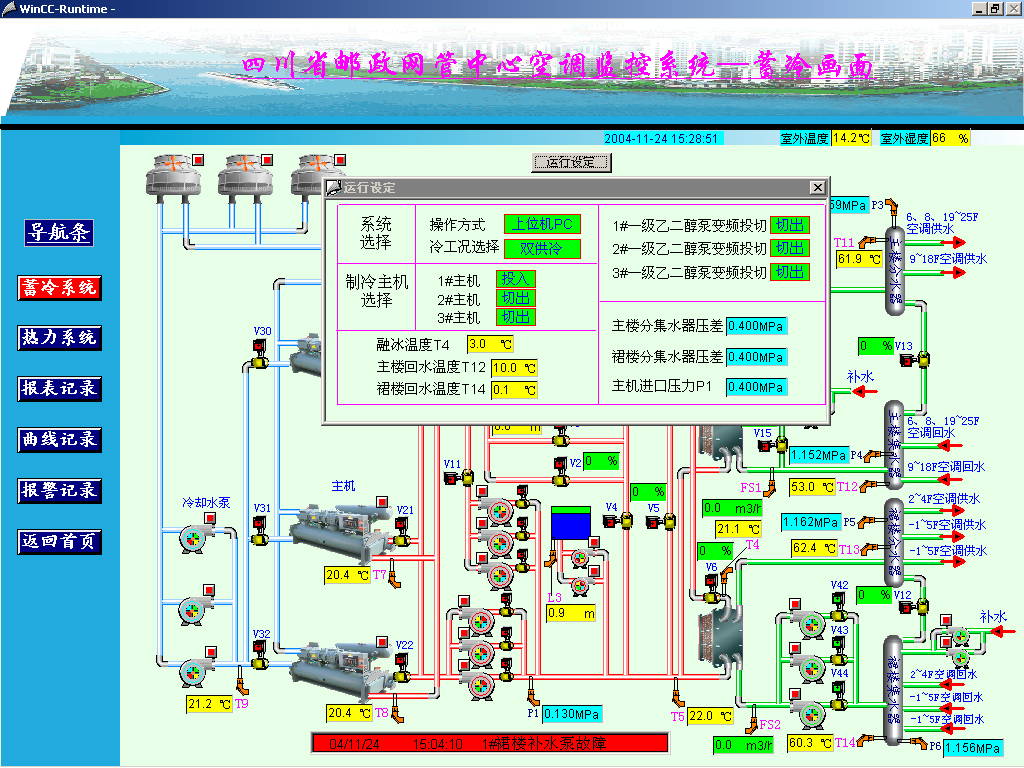

5. 系统操作界面（下位机）
